Lo esencial para orientarte sin abrir la tapa a ciegas
- El panel no solo reparte corriente: protege frente a sobrecargas, cortocircuitos y fugas a tierra.
- Los elementos que más conviene reconocer son el IGA, el diferencial, los PIA y, cada vez más, el protector de sobretensiones.
- Si salta un magnetotérmico, el problema suele estar en un circuito concreto; si salta el diferencial, suele haber una derivación o un aparato defectuoso.
- En una vivienda española, el cuadro debe estar cerca de la entrada, ser accesible y situarse aproximadamente entre 1,4 y 2 metros del suelo.
- Si vas a añadir inducción, aire acondicionado, aerotermia, fotovoltaica o cargador de coche, conviene revisar la capacidad antes de que empiecen los disparos.
Qué hace realmente el cuadro eléctrico de una vivienda
No es una simple caja de interruptores. Yo lo veo como el punto donde la instalación se ordena, se protege y se divide para que una avería no te deje toda la casa fuera de juego. Cuando está bien planteado, limita daños en cables y equipos, y además ayuda a localizar el problema con bastante rapidez.
En España, el conjunto suele llamarse cuadro general de mando y protección. La idea es sencilla: desde ahí se distribuye la energía hacia los distintos circuitos de la casa y se interrumpe el suministro si aparece una sobrecarga, un cortocircuito o una fuga de corriente. También importa mucho su ubicación: debe ser accesible, estar cerca de la entrada de la vivienda y no quedar escondido en zonas incómodas o de riesgo.
Si tu casa es antigua, es normal encontrar cuadros con menos protecciones, menos circuitos y una lógica bastante más simple. Si el contador inteligente ya integra el ICP, esa pieza separada puede no existir. Con esa base clara, merece la pena mirar qué hay dentro y qué papel cumple cada elemento.

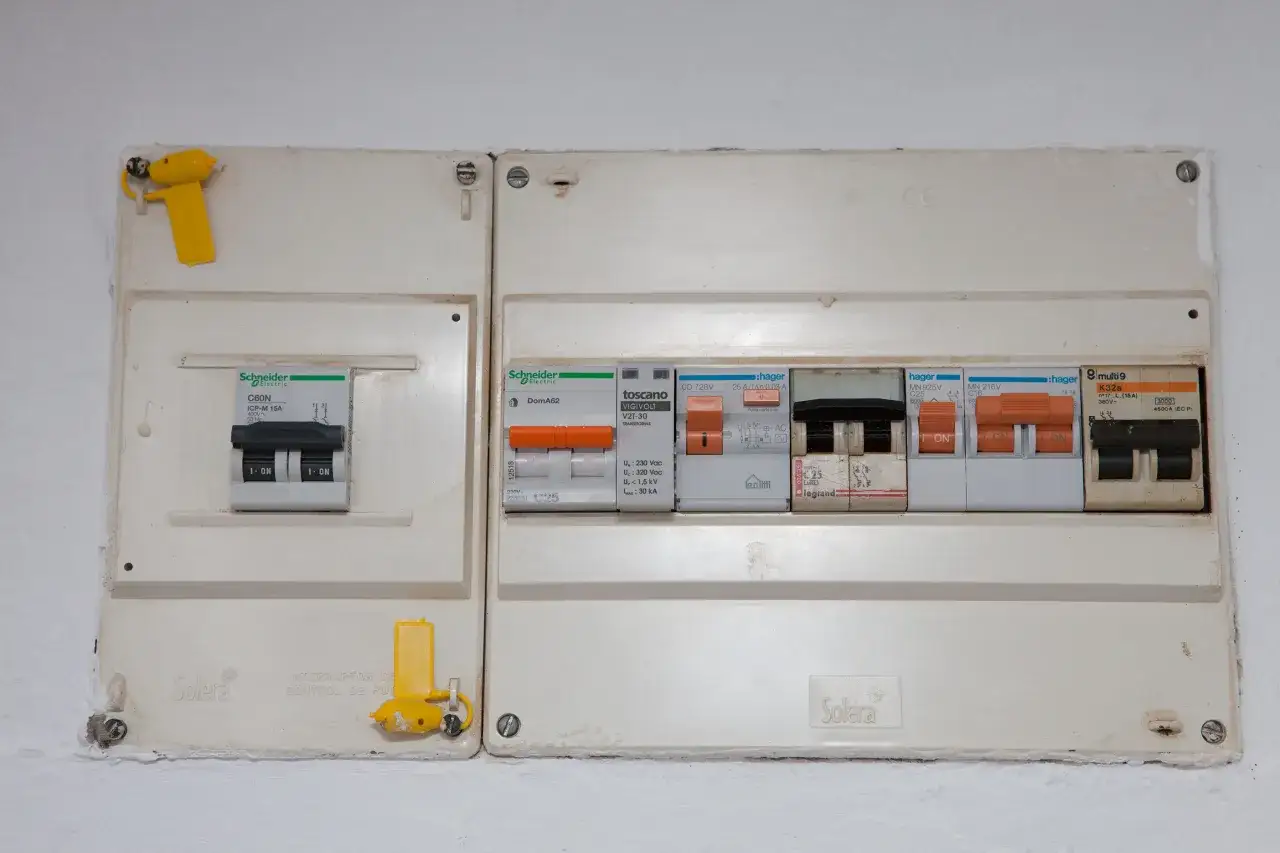

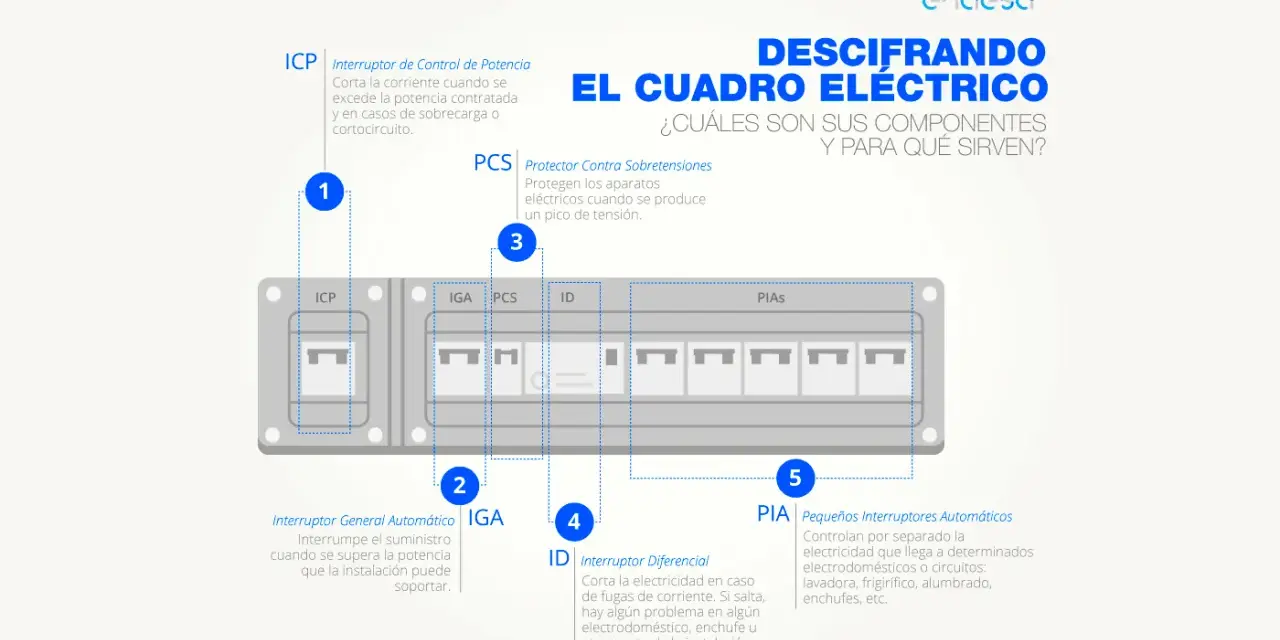

Qué elementos encontrarás dentro y para qué sirve cada uno
Cuando abro un cuadro doméstico, lo primero que busco es si están las protecciones básicas y si están bien repartidas. La diferencia entre una instalación ordenada y una improvisada suele notarse justo aquí: en si cada aparato hace su trabajo o si todo depende de dos piezas viejas y mal etiquetadas.
| Elemento | Función | Qué suele pasar cuando actúa |
|---|---|---|
| IGA | Interruptor general automático que protege la instalación frente a sobrecargas y cortocircuitos en toda la vivienda. | Se va la luz en toda la casa y suele indicar un exceso de consumo o un fallo importante aguas abajo. |
| Diferencial | Detecta fugas de corriente a tierra y protege a las personas frente a contactos indirectos. | Se corta el suministro de uno o varios circuitos y suele apuntar a un aparato defectuoso, humedad o aislamiento dañado. |
| PIA o magnetotérmico | Protege un circuito concreto, como luces, enchufes o cocina. | Solo queda fuera una parte de la vivienda; normalmente el problema está en ese circuito o en un equipo conectado a él. |
| Protector de sobretensiones | Defiende la instalación frente a picos de tensión o tensiones anómalas sostenidas. | Evita daños en electrodomésticos y electrónica, sobre todo tras tormentas o incidencias de red. |
| ICP | Limita la potencia contratada en instalaciones antiguas; muchas viviendas ya lo tienen integrado en el contador. | Salta cuando se supera la potencia disponible durante un tiempo. |
| Barra de tierra | Recoge y distribuye los conductores de protección de la instalación. | No “salta”, pero su presencia y buen conexionado son esenciales para la seguridad. |
Hay dos piezas que se confunden mucho y no hacen lo mismo. El magnetotérmico protege los cables y la instalación; el diferencial protege a las personas. Esa distinción, que parece menor, evita muchos diagnósticos erróneos y muchas sustituciones inútiles.
Desde aquí se entiende mejor por qué la vivienda se divide en circuitos separados y no en una sola línea para todo. Ese reparto es el que hace que una avería sea localizada y no una caída general cada vez que conectas algo potente.
Cómo se reparten los circuitos de una vivienda
En una instalación doméstica bien pensada, cada uso importante tiene su propio circuito. Yo suelo comprobar primero si el reparto responde a la vida real de la casa: iluminación por un lado, enchufes generales por otro, cocina y electrodomésticos aparte. Si todo está mezclado, los problemas aparecen antes y son más difíciles de resolver.
| Circuito | Uso habitual | Por qué importa |
|---|---|---|
| C1 | Iluminación | Si falla, no te deja sin enchufes ni cocina; solo apaga las luces de ese tramo. |
| C2 | Enchufes de uso general y frigorífico | Es uno de los circuitos que más se sobrecargan por pequeños electrodomésticos y cargadores. |
| C3 | Cocina y horno | Necesita más capacidad porque trabaja con consumos altos y puntuales. |
| C4 | Lavadora, lavavajillas y termo eléctrico | Reúne equipos que se usan por ciclos y pueden disparar protecciones si están mal coordinados. |
| C5 | Baños y tomas auxiliares de cocina | Es una zona sensible porque combina humedad y aparatos de uso frecuente. |
La guía técnica del REBT contempla también circuitos adicionales cuando la vivienda lo necesita. Entre los más habituales están los de iluminación extra, enchufes extra, calefacción, aire acondicionado, secadora, domótica o seguridad. En viviendas preparadas para recarga de vehículo eléctrico aparece un circuito dedicado, y eso ya me parece hoy una previsión muy sensata si la reforma va en serio.
- C6 suele reservarse para puntos de luz adicionales.
- C7 cubre enchufes adicionales o viviendas con más superficie y demanda.
- C8 se usa para calefacción eléctrica.
- C9 se reserva al aire acondicionado.
- C10 se destina a la secadora.
- C11 cubre automatización, seguridad y sistemas similares.
- C13 se asocia a la recarga del vehículo eléctrico.
Cuando entiendes esta distribución, leer un salto de corriente deja de ser un misterio y pasa a ser una pista bastante útil. Y justo ahí es donde conviene saber qué hacer sin empeorar la avería.
Cómo interpretar una avería sin tocar más de la cuenta
Yo no recomiendo ir probando interruptores a ciegas. Lo razonable es mirar qué ha caído, en qué momento lo hizo y si el fallo afecta a toda la vivienda o solo a una parte. Esa secuencia te ahorra tiempo y, sobre todo, evita forzar un problema eléctrico que ya estaba avisando.
| Síntoma | Causa probable | Primer paso sensato |
|---|---|---|
| Se va toda la casa y cae el IGA | Sobrecarga general, cortocircuito o fallo grave en la instalación | Desconecta aparatos de alto consumo, sube el IGA una sola vez y observa si vuelve a caer |
| Cae el diferencial | Fuga de corriente, humedad, aislamiento deteriorado o electrodoméstico con defecto | Desenchufa equipos sospechosos y vuelve a probar; si se repite, llama a un electricista |
| Solo se apagan luces o enchufes de una zona | Ha saltado el PIA de ese circuito | Busca qué aparato estaba conectado y comprueba si el circuito estaba muy cargado |
| El diferencial salta al encender lavadora, termo o inducción | El equipo puede tener fuga interna o el circuito está mal resuelto | No lo puentes ni lo fuerces; prueba el aparato por separado si es seguro hacerlo |
| Hay olor a plástico, calor o marcas oscuras | Conexión floja, sobrecalentamiento o daño en bornes | Corta el suministro y pide revisión inmediata |
Un detalle importante: si el diferencial dispara de forma repetida, cambiarlo sin revisar la causa suele ser perder dinero. A veces el problema está en un electrodoméstico; otras, en humedad dentro de una caja; y en ocasiones, en un cuadro mal dimensionado que ya no soporta el ritmo real de la vivienda. Esa diferencia cambia por completo la solución.
Cuando el fallo se repite, el siguiente paso lógico no es insistir, sino decidir si basta con reparar o ya toca revisar el panel entero.
Cuándo conviene revisarlo, ampliarlo o cambiarlo
Hay cuadros que todavía funcionan, pero funcionan justos. Yo me preocuparía si veo fusibles antiguos, ausencia de protector de sobretensiones, cables apretados sin orden, disparos frecuentes o espacio nulo para ampliar nada. También me pondría en alerta si la casa ha cambiado mucho desde que se instaló: más electrodomésticos, aire acondicionado, inducción, aerotermia o un cargador de coche ya no encajan en una instalación pensada para otra época.
Señales claras de que ya toca intervenir
- El cuadro sigue usando soluciones antiguas o mezcla protecciones modernas con elementos muy viejos.
- Saltan interruptores con frecuencia sin una causa evidente.
- Faltan huecos libres para añadir circuitos o protecciones nuevas.
- No hay protección contra sobretensiones y la vivienda tiene electrónica sensible.
- La instalación no está bien etiquetada y nadie sabe qué corta cada interruptor.
- El cuadro se calienta, hace ruido o muestra decoloración en bornes y cubiertas.
Lee también: Climatizar cocina - ¿Compensa? Qué sistema y dónde instalarlo
Precios orientativos en España
En presupuestos habituales que se ven hoy en España, una revisión básica puede moverse en torno a 70-100 euros. Si hablamos de sustituir un cuadro sencillo con protecciones normales, la cifra suele arrancar en 300-700 euros. Cuando ya hay que añadir sobretensiones, reorganizar circuitos o dejar espacio para futuras ampliaciones, yo contaría con 700-1.500 euros como rango más realista.
| Trabajo | Rango orientativo | Qué suele incluir |
|---|---|---|
| Revisión básica | 70-100 € | Comprobación visual, aprietes básicos y verificación de disparos |
| Sustitución simple del cuadro | 300-700 € | Nueva caja, reorganización de protecciones y cableado interno ordenado |
| Actualización con protecciones modernas | 700-1.500 € | Sobretensiones, más espacio modular y redistribución de circuitos |
| Reforma eléctrica amplia | Desde 1.800 € en viviendas medias | Cuando hay que tocar parte del cableado y adaptar la instalación completa |
Yo no decidiría por precio solo. Un presupuesto barato puede quedarse corto si no incluye etiquetado, pruebas, protección adecuada o margen para ampliaciones futuras. En cambio, un presupuesto algo más alto puede salir mejor si deja el cuadro preparado para los consumos que realmente vas a tener dentro de dos o tres años.
Con esa visión económica en mente, todavía queda una pieza importante: la parte normativa, que en una vivienda bien hecha no es un adorno.
Qué exige hoy el REBT en una vivienda
El marco que ordena estas instalaciones en España es el REBT, el reglamento que fija las condiciones básicas de seguridad para baja tensión. No hace falta memorizar artículos, pero sí entender la lógica: accesibilidad, protección adecuada, circuitos separados y dispositivos que corten la corriente antes de que el problema vaya a más.
- El cuadro debe estar en un lugar accesible y próximo a la entrada de la vivienda.
- La altura habitual de colocación se sitúa aproximadamente entre 1,4 y 2 metros.
- Los aparatos de protección se montan en posición vertical y con identificación clara.
- Los diferenciales domésticos trabajan con una sensibilidad máxima de 30 mA, que es la referencia de protección habitual frente a contactos indirectos.
- Debe existir separación por circuitos, con al menos los cinco básicos de una electrificación mínima.
- En viviendas de mayor demanda, se añaden circuitos específicos para climatización, calefacción, secadora o recarga eléctrica.
- Si la vivienda ya lleva contador con ICP integrado, esa función no tiene por qué aparecer como un aparato independiente dentro del cuadro.
Hay un matiz que yo considero especialmente importante en 2026: si la casa va a tener más electrónica sensible, la protección contra sobretensiones deja de ser un extra discutible y se convierte en una decisión bastante razonable. No siempre es obligatoria por el mismo motivo, pero sí muy recomendable cuando se quiere evitar que una subida de tensión acabe en una serie de averías absurdas.
También conviene recordar que la recarga de vehículo eléctrico no debería resolverse “colgando” el equipo de un circuito improvisado. Si vas a instalar wallbox, lo correcto es reservar su circuito, su protección y su diferencial adecuado desde el diseño, no cuando ya empiezan los disparos.
Lo que conviene dejar previsto para que el cuadro no se quede pequeño
Si yo estuviera reformando una casa, no pensaría solo en que el cuadro funcione hoy. Pensaría en que siga siendo cómodo dentro de unos años. Eso significa dejar hueco modular, etiquetar cada circuito con claridad, separar bien las cargas pesadas y evitar que cocina, climatización y enchufes generales dependan de un reparto improvisado.
- Reserva espacio libre para futuras ampliaciones.
- Etiqueta cada circuito de forma visible y coherente.
- Separa los grandes consumidores: cocina, climatización, termo y recarga eléctrica.
- Valora un diferencial superinmunizado si hay muchos equipos electrónicos y disparos molestos.
- Comprueba el botón de test del diferencial de vez en cuando; es una prueba simple y muy útil.
Cuando una vivienda está bien resuelta, el cuadro no llama la atención: simplemente trabaja. Y esa es la mejor señal. Si vas a reformar, yo priorizaría orden, margen y protección antes que una caja bonita o una solución mínima que ya nace pequeña.
