Lo esencial para entender su papel en casa
- Protege el cableado y los circuitos frente a sobreintensidades, no a las personas.
- Actúa de dos maneras: por efecto térmico si la carga se mantiene alta y por efecto magnético si hay un cortocircuito.
- En una vivienda española suele convivir con el diferencial de 30 mA y, si procede, con protección frente a sobretensiones.
- La curva C es la más habitual en usos domésticos; la elección final depende del circuito y de la carga real.
- Si salta repetidamente, no conviene rearmarlo una y otra vez sin buscar la causa.
Cómo actúa y por qué protege la instalación
Yo suelo explicarlo en dos capas. La primera es la térmica: si un circuito soporta más corriente de la que debería durante un rato, el mecanismo interno se calienta y abre el circuito para evitar que el cableado trabaje al límite. La segunda es la magnética: cuando aparece un cortocircuito, la subida de corriente es tan brusca que el disparo es casi instantáneo, en milisegundos.
Ese comportamiento importa más de lo que parece en una casa. Una sobrecarga mantenida en enchufes, alargadores o líneas de iluminación no siempre da señales visibles al principio, pero sí puede terminar en calentamiento, deterioro del aislamiento o incluso riesgo de incendio. El magnetotérmico no “arregla” el fallo; lo contiene antes de que cause daños mayores.
También conviene fijarse en la intensidad nominal, que suele aparecer como 10 A, 16 A, 20 A o 25 A en el frontal. Ese dato no es decorativo: marca el nivel de corriente para el que está pensado el aparato. Con esa base, ya tiene sentido verlo dentro del cuadro eléctrico y leer las marcas que trae en la carcasa.
Cómo encaja en el cuadro eléctrico de la vivienda

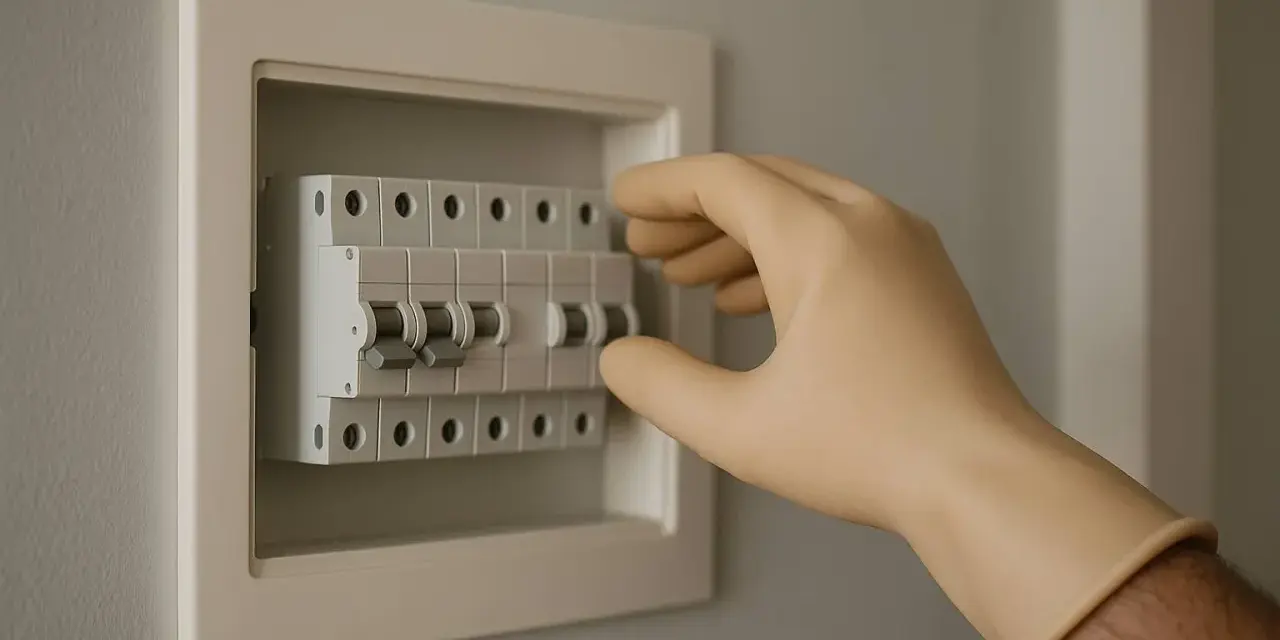

En una vivienda, el magnetotérmico suele estar montado sobre carril DIN dentro del cuadro eléctrico. Lo normal es que haya uno por circuito o grupo de circuitos, de modo que un fallo en la cocina no deje sin luz toda la casa. En España, la normativa de baja tensión separa la protección general de la protección de cada línea, y eso se nota enseguida cuando el cuadro está bien organizado.
Yo suelo identificarlo por tres pistas muy simples:
- Lleva una referencia tipo C10, C16 o C25, que combina curva e intensidad.
- Tiene una pequeña palanca o leva de mando, normalmente sin botón de prueba.
- Cuando dispara, suele dejar sin servicio solo el circuito al que está asignado, no toda la vivienda.
En una reforma o en una revisión seria, lo primero que hago es mirar si cada protección está bien etiquetada. Parece un detalle menor, pero ahorra tiempo, evita confusiones y hace mucho más fácil localizar el origen de una avería. Y para no confundirlo con otras protecciones, conviene compararlo con el diferencial y con el control de potencia.
En qué se diferencia del diferencial y del control de potencia
Esta es la confusión más común, y entiendo por qué pasa: los tres pueden cortar la corriente, pero no hacen el mismo trabajo. El magnetotérmico protege la instalación; el diferencial protege a las personas frente a fugas; el control de potencia limita la potencia contratada o disponible.
| Dispositivo | Qué protege | Qué hace que salte | Pista rápida |
|---|---|---|---|
| Magnetotérmico | Cables y circuitos | Sobre carga o cortocircuito | Suele llevar marcas como C10, C16 o C25 |
| Diferencial | Personas y fugas a tierra | Desequilibrio de corriente, típico por derivación | Incluye botón de prueba y suele indicar 30 mA |
| Control de potencia | La potencia contratada | Exceso de demanda respecto al límite permitido | No sustituye a la protección del circuito |
La norma española de viviendas deja clara esa separación: protección contra sobrecargas y cortocircuitos por un lado, y protección contra contactos indirectos por otro. En la práctica doméstica, eso significa que un diferencial no sustituye al magnetotérmico ni al revés. Si se entiende esa diferencia, la mayoría de “saltos misteriosos” dejan de serlo. Una vez entendido eso, la siguiente pieza clave es elegir bien el calibre y la curva.
Qué calibre se ve normalmente en una vivienda
En viviendas nuevas o reformadas, el calibre del magnetotérmico se ajusta al circuito y a la sección del cable, no al revés. El Reglamento Electrotécnico para Baja Tensión marca circuitos mínimos muy claros para usos habituales del hogar, y eso ayuda a evitar instalaciones improvisadas.
| Circuito habitual | Intensidad orientativa | Uso típico |
|---|---|---|
| Iluminación | 10 A | Puntos de luz y circuitos de baja demanda |
| Tomas de uso general | 16 A | Enchufes de salón, dormitorios y estancias comunes |
| Cocina y horno | 25 A | Equipos con consumo alto y uso intensivo |
| Lavadora, lavavajillas y termo | 20 A | Electrodomésticos dedicados con demanda estable |
| Aire acondicionado | 25 A o el valor que marque el proyecto | Equipos con arranque y funcionamiento específicos |
| Automatización | 10 A | Mandos, automatismos y cargas ligeras |
La idea importante no es memorizar una tabla, sino entender la lógica: más carga no significa siempre más amperios. El circuito, el cableado y el tipo de receptor mandan. Subir un magnetotérmico “porque salta menos” suele ser un error caro, porque puede dejar el cable menos protegido de lo que debería. Saber eso ayuda, pero todavía más útil es reconocer cuándo un salto repetido es una avería y no un simple exceso puntual.
Qué curva de disparo suele convenir
Además del calibre, importa la curva de disparo. Dicho de forma simple, la curva define cuánto margen deja el aparato antes de cortar en un pico de corriente. En catálogos y manuales verás sobre todo curvas B, C y D. En vivienda, la C es la más frecuente, pero no siempre es la mejor opción.
| Curva | Disparo magnético aproximado | Uso habitual | Lectura práctica |
|---|---|---|---|
| B | Entre 3 y 5 In | Longitudes grandes de cable o cargas más sensibles | Más sensible; útil cuando no quieres tolerar muchos picos |
| C | Entre 5 y 10 In | Instalaciones domésticas, alumbrado y tomas generales | La más común en vivienda porque equilibra sensibilidad y tolerancia |
| D | Entre 10 y 14 In | Motores, transformadores y arranques fuertes | Solo tiene sentido si la carga lo justifica de verdad |
En mi experiencia, la curva C funciona bien en la mayoría de casas porque soporta mejor los pequeños picos de arranque de ciertos electrodomésticos sin volverse demasiado permisiva. La B puede tener sentido en escenarios concretos, y la D la reservo para equipos con arranques duros, no para “ver si deja de saltar”. Si se elige mal la curva, el resultado suele ser un cuadro que dispara demasiado o una protección que tarda más de lo razonable en actuar. Con esa lógica en mente, toca revisar qué pasa cuando el problema ya está ocurriendo.
Por qué salta una y otra vez y cómo revisar el problema
Cuando un magnetotérmico salta de forma repetida, yo no empezaría por cambiar el aparato. Empezaría por buscar la causa, porque muchas veces el problema está en la carga, en un electrodoméstico o en un circuito mal dimensionado. Las causas más habituales en casa son estas:
- Demasiados equipos a la vez en la misma línea, sobre todo en cocina y enchufes generales.
- Cortocircuito en un aparato, enchufe o conexión dañada.
- Borne flojo o cable con mal contacto, que genera calentamiento y disparos intermitentes.
- Equipo con motor o resistencia defectuosa, como termo, lavavajillas o aire acondicionado.
- Magnetotérmico envejecido o mal elegido, especialmente si la instalación arrastra cambios antiguos.
La secuencia de revisión más prudente es sencilla: desconectar cargas, rearmar una sola vez y volver a conectar los equipos poco a poco para ver cuál provoca el disparo. Si el magnetotérmico cae incluso con todo desenchufado, ya no hablamos de exceso de consumo, sino de un problema de línea, cableado o propio dispositivo. Y si notas olor a quemado, calor anormal o un zumbido extraño, yo no insistiría: ahí conviene apagar el circuito y llamar a un profesional. Con esa lógica, una reforma o una revisión deja de improvisarse y pasa a hacerse con criterio.
Lo que yo vigilaría en una reforma o mantenimiento del hogar
Si estoy revisando una vivienda, me fijo en tres cosas antes de dar por bueno el cuadro: que cada circuito esté bien separado, que las etiquetas digan la verdad y que el calibre del magnetotérmico corresponda al cable y al uso real. Esa combinación evita bastantes sustos. También suelo dejar algo de margen libre en el cuadro para futuras ampliaciones; llenar la caja al límite casi siempre complica la vida más adelante.
Hay otra decisión que merece atención: la protección frente a sobretensiones. No sustituye al magnetotérmico, pero sí complementa bien una instalación con electrónica sensible, electrodomésticos caros o equipos de climatización. Y, sobre todo, no conviene cambiar un 10 A por un 16 A solo para que “salte menos” sin comprobar antes la sección del cable y la demanda del circuito. Esa solución rápida suele salir mal.
Si te quedas con una idea práctica, que sea esta: un buen cuadro no es el que más soporta, sino el que protege cada línea con la intensidad adecuada y permite localizar fallos sin adivinar. Eso, en una vivienda, se traduce en menos averías, menos calor en el cableado y menos tiempo perdido cada vez que algo dispara la protección.
